Лагерните ролки играят решаваща роля в съвременните механични системи, като осигуряват плавно предаване на мощността, прецизен контрол на движението и надеждно управление на товара. За разлика от традиционните макари, които разчитат единствено на дизайн на канали, лагерните макари включват търкалящ лагер в сърцевината. Тази комбинация значително намалява триенето, подобрява ефективността на въртене и удължава експлоатационния живот на цялата система.
В конвейерните системи лагерните ролки минимизират износването на ремъците, като същевременно поддържат точно центриране, което намалява времето за престой и консумацията на енергия. В машините с ЦПУ и оборудването за автоматизация те подобряват прецизността чрез осигуряване на стабилно линейно или ротационно насочване, което позволява постоянна производителност дори при висока скорост или непрекъсната работа. В индустрии с тежък режим на работа като минно дело, селско стопанство и строителство лагерните шайби подобряват разпределението на товара, като гарантират, че машините могат да работят при тежки условия без преждевременна повреда.
Значението на лагерните ролки се простира отвъд техническите характеристики; те също оказват влияние върху ефективността на разходите и безопасността. Чрез намаляване на триенето и механичното съпротивление, те намаляват консумацията на енергия и генерирането на топлина, което води до по-ниски експлоатационни разходи. В същото време по-плавната работа намалява нивата на вибрации и шум, което не само предпазва оборудването, но и създава по-безопасна и по-удобна работна среда.
Тъй като индустриите все повече изискват решения с висока производителност и ниска поддръжка, лагерните ролки се превърнаха във основен компонент в механичния дизайн. Те представляват баланса между инженерна прецизност, издръжливост и енергийна ефективност – качества, които са от съществено значение в днешния конкурентен индустриален пейзаж.
Какво е лагерна шайба?
Лагерната шайба е специализирана ролка, оборудвана с вътрешен търкалящ лагер, който позволява на колелото на ролката да се върти с минимално триене около оста си. Структурно се състои от три основни части:
Жлеб на макарата – пътеката или каналът (V-образен, U-образен, плосък или кръгъл), който води колан, въже или кабел.
Лагерна сърцевина – обикновено сачмен лагер с дълбок канал, иглен лагер или ролков лагер, който позволява плавно въртене с ниско съпротивление.
Материал на макарата – обикновено неръждаема стомана, алуминий или инженерна пластмаса, избрани въз основа на изискванията за натоварване, условията на околната среда и ценовите съображения.
Какви са различните видове лагерни ролки?

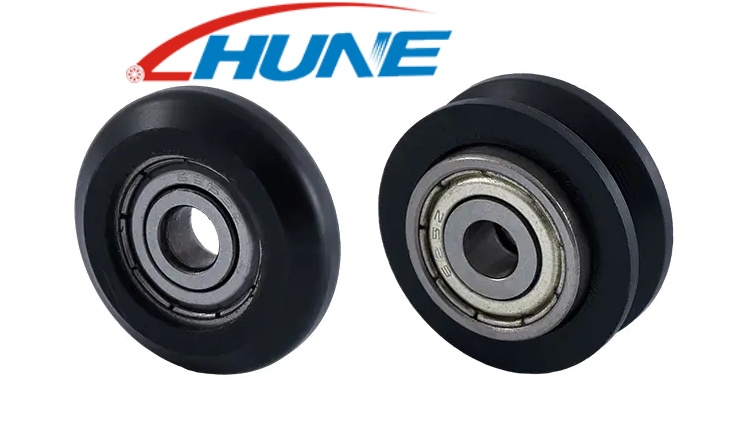

1. V-образна лагерна ролка
The V-образна носеща ролка разполага с жлеб с ъглови страни, обикновено вариращи между 60° и 90°, който гарантира, че коланите или кабелите остават сигурно на място. Този дизайн подобрява подравняването, намалява приплъзването и разпределя натоварването равномерно по повърхността на макарата. V-образните макари се използват широко в конвейери, CNC машини, асансьори и фитнес оборудване, където прецизното насочване на лентата е от решаващо значение.
2. U-образна лагерна ролка
The U-образна шайба има заоблен жлеб, който осигурява нежна опора за въжета, кабели или колани с кръгло сечение. Дизайнът му минимизира износването и триенето, като предлага по-плавно водене от по-острите канали. U-образните макари са идеални за системи с телени въжета, плъзгащи се врати, релси за завеси и други приложения, изискващи стабилно, но гъвкаво боравене.
3. Плоска лагерна ролка
Плоските макари се състоят от гладка, ненабраздена повърхност, което ги прави универсални и лесни за производство. Те са подходящи за плоски колани или ленти, но предлагат по-малко сцепление в сравнение с V- или U-образните дизайни. Плоските макари обикновено се използват в лекотоварни конвейери, текстилни машини и малки уреди, където не се изисква висока точност или големи натоварвания.
4. Ролка с кръгли лагери
Кръглата лагерна ролка има кръгъл жлеб, който съвпада точно с диаметъра на кръглите ремъци или въжета. Това гарантира постоянно задействане и плавна работа, особено при приложения с леко до средно натоварване. Тези макари често се използват в компактни конвейери, офис оборудване и системи за автоматизация, където пространството е ограничено и плавното движение е от съществено значение.
5. Персонализирани и специални лагерни ролки
За приложения с уникални изисквания персонализираните лагерни ролки са проектирани да отговарят на специфично натоварване, скорост или условия на околната среда. Производителите предоставят OEM/ODM решения, позволяващи модификации в геометрията на канала, типа на лагера и избора на материал. Специалните лагерни ролки са често срещани във високоскоростна роботика, прецизно медицинско оборудване, тежкотоварни промишлени машини и външни или сурови среди. Иновациите включват леки композити, запечатани или екранирани лагери, безшумни работни конструкции и екологични материали за подобряване на производителността, издръжливостта и устойчивостта.
Как се сравняват различните видове лагерни шайби?
V-образна лагерна ролка
Характеристики на дизайна
V-образните лагерни ролки имат ъглов жлеб, обикновено между 60° и 90°, предназначен да държи ремъците здраво на място. Геометрията осигурява силен контакт с колана, намалявайки страничното движение и приплъзване.
Предимства
Отлично подравняване и сцепление на колана
Висока ефективност при предаване на мощност
Намалено износване на коланите поради стабилно зацепване
Подходящ за приложения с висока скорост и голямо натоварване
Ограничения и приложения
Може да окаже странично напрежение върху коланите, ако не са подравнени
Не е идеален за много дебели или гъвкави въжета
Обикновено се използва в конвейерни системи, CNC машини, асансьори и фитнес оборудване
U-образна лагерна ролка
Характеристики на дизайна
U-образната шайба има заоблен жлеб, който побира въжета, жици или колани с кръгло сечение. По-гладкият контур минимизира триенето и предотвратява прекомерното износване на гъвкавите материали.
Предимства
Стабилно водене на кабели и въжета
Намалено триене и деформация
Тиха работа, подходяща за чувствителни приложения
Ограничения и приложения
По-малко подходящ за плоски ремъци или работа с много висока скорост
Широко приложение в повдигащи системи с телени въжета, плъзгащи се врати, завеси и малки конвейери
Плоска лагерна ролка
Характеристики на дизайна
Плоските макари се състоят от гладка повърхност без жлебове, осигурявайки просто и универсално решение за плоски ремъци и ленти.
Предимства
Много гъвкав и съвместим с множество видове колани
Лесен за производство и поддръжка
Лек и рентабилен
Ограничения и приложения
Ограничено сцепление, по-висок риск от подхлъзване
Не е идеален за системи с висок въртящ момент или прецизно задвижвани системи
Често срещан в леки конвейери, текстилни машини и домакински уреди
Кръгла лагерна ролка
Характеристики на дизайна
Кръглите макари имат кръгъл жлеб, съобразен с диаметъра на кръгли колани или въжета. Това гарантира постоянно зацепване и плавно въртене с ниско съпротивление.
Предимства
Плавна работа за леки до средни натоварвания
Компактен дизайн, подходящ за приложения с ограничено пространство
Намалено износване на кръгли колани
Ограничения и приложения
Не е идеален за плоски ремъци или тежки операции
Често се използва в офис оборудване, компактни конвейери и системи за автоматизация
Персонализирани и специални лагерни ролки
Характеристики на дизайна
Персонализираните лагерни ролки са проектирани да отговарят на специфични оперативни изисквания, включително натоварване, скорост, среда или тип ремък. OEM/ODM услугите позволяват на производителите да предоставят индивидуални решения.
Предимства
Оптимизиран за специфични индустриални нужди
Може да интегрира запечатани или екранирани лагери за тежки среди
Опции за леки, безшумни или екологични материали
Приложения и иновации
Високоскоростна роботика, прецизно медицинско оборудване, тежкотоварни индустриални машини
Външни или прашни среди със специализирани защитни покрития
Устойчив дизайн, използващ рециклируеми или композитни материали
| Тип лагерна ролка | Характеристики на дизайна | Предимства | Ограничения | Типични приложения |
|---|---|---|---|---|
| V-образна лагерна ролка | Ъгловият канал (60°–90°) държи коланите сигурно | Отлично подравняване и сцепление на колана; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Може да упражнява странично напрежение, ако е неправилно подравнено; не е идеален за много дебели/гъвкави въжета | Конвейерни системи, CNC машини, асансьори, фитнес уреди |
| U-образна лагерна ролка | Заобленият жлеб побира въжета, жици или кръгли колани | Стабилно водене на кабели; намалено триене и деформация; тиха работа | По-малко подходящ за плоски ремъци или много висока скорост | Въжени повдигащи системи, плъзгащи се врати, завеси, малки конвейери |
| Плоска лагерна ролка | Гладка, ненабраздена повърхност за плоски колани или ленти | Много гъвкав; лесен за производство и поддръжка; лек и рентабилен | Ограничен захват; по-висок риск от подхлъзване; не е идеален за системи с висок въртящ момент/прецизност | Леки транспортьори, текстилни машини, домакински уреди |
| Кръгла лагерна ролка | Кръглият жлеб съответства на кръглия диаметър на колана | Плавна работа при леки/средни натоварвания; компактен дизайн; намалено износване на кръгли ремъци | Не е идеален за плоски ремъци или тежки операции | Офис оборудване, компактни конвейери, системи за автоматизация |
| Персонализирани и специални лагерни ролки | Специално изработена геометрия на канала, тип лагер и материали (OEM/ODM) | Оптимизиран за специфични индустриални нужди; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Изисква индивидуален дизайн; по-висока цена | Високоскоростна роботика, прецизно медицинско оборудване, тежкотоварни машини, външна/прашна среда |
Ключови фактори, които трябва да имате предвид при избора на лагерна шайба
Товароносимост
Носещата шайба трябва да поддържа очакваното натоварване без деформация или повреда. Изборът на макара с недостатъчна товароносимост може да доведе до преждевременно износване, приплъзване на ремъка или механична повреда. Помислете както за статични, така и за динамични натоварвания, както и за условията на пиково натоварване във вашата система.
Работна скорост
Високоскоростните приложения изискват макари, които поддържат стабилност, като същевременно минимизират генерирането на топлина и триенето. Конструкцията на макарата, геометрията на канала и типът на лагера влияят върху максималната работна скорост. Изборът на макара, оценена за скоростта на вашата система, гарантира гладка и безопасна работа.
Контрол на шума и вибрациите
Прекомерният шум и вибрации могат да показват разместване или неефективно предаване на енергия. Носещите ролки с прецизно проектирани канали и висококачествени лагери намаляват работния шум и вибрациите, създавайки по-безопасна и удобна работна среда. Това е особено важно за вътрешни машини, домакински уреди и прецизно оборудване.
Издръжливост и продължителност на живота
Качеството на материала, типът на лагера и конструкцията влияят върху експлоатационния живот на макарата. Неръждаема стомана, алуминиеви сплави и подсилени пластмаси обикновено се използват за подобряване на издръжливостта. Запечатаните или екранирани лагери също могат да удължат живота, като предотвратяват замърсяване от прах, влага или отломки.
Условия на околната среда (прах, вода, температура)
Работната среда играе важна роля при избора на макара. За прашни или мокри условия са от съществено значение уплътнените лагери и устойчивите на корозия материали. За среда с висока температура топлоустойчивите материали и смазочни материали осигуряват стабилна работа без влошаване.
Баланс между цена и производителност
Докато макарите с висока производителност често са скъпи, изборът на макара, която балансира цената и функционалността, е от съществено значение. Свръхспецификацията може да увеличи ненужно разходите, докато недостатъчната спецификация крие риск от честа поддръжка и оперативни прекъсвания. Оценете общите разходи за притежание, включително поддръжка и подмяна, когато вземате решение.
Защо да изберете Hune Pulley?
Zhejiang Huaneng Micro Bearing Co., Ltd. е специализирана в производството на висококачествени миниатюрни лагери, средно големи лагери, нестандартни персонализирани лагери и широка гама от хардуерни ролки. Тяхното продуктово портфолио включва макари за шприцоване, висящи макари и други специализирани серии макари, предназначени за различни индустриални приложения.
Продуктите на Hune Pulley се използват широко в:
Домакински уреди – осигуряване на гладка работа и дълготрайна надеждност на двигатели, вентилатори и домакински уреди
Врати и прозорци – осигуряват тихо, стабилно и ефективно движение за плъзгащи и подвижни механизми
Механично оборудване – поддържащо индустриални конвейери, системи за автоматизация и леки машини
Защо Hune Pulley се откроява:
Експертиза в персонализирани и нестандартни решения за макари, съобразени със специфични нужди на индустрията
Ангажимент към издръжливи материали и прецизни лагери за по-дълъг живот
Глобална приложимост в различни индустриални, търговски и жилищни среди
OEM/ODM възможности за поддръжка на специализирани и иновативни дизайни
Изборът на Hune Pulley гарантира надеждна работа, намалена поддръжка и дълготрайно решение за широк спектър от промишлени и домашни приложения.
