Сгъваема външна количка може да изглежда проста, когато се разглежда като завършен продукт. Под този прост външен вид обаче няколко движещи се части трябва да работят заедно. Рамката се отваря и затваря, определени секции се движат една спрямо друга, а някои компоненти трябва да се въртят, докато остават правилно позиционирани.
Ролките могат да играят важна роля в тези механизми. В зависимост от дизайна, те могат да поддържат движение, да направляват движеща се секция или да работят заедно с лагер и вал като част от компактен въртящ се възел.
Това прави дизайна на ролките механично съображение, а не просто въпрос на избор на колело. Заобикалящата рамка, разположението на лагерите, методът на монтаж, контактната повърхност и пътя на сгъване имат пряка връзка с това как работи ролката.
За производителите, разработващи сгъваемо външно оборудване, разбирането на тази връзка може да улесни разработването на компоненти и да помогне за избягване на проблеми по време на сглобяване и тестване.
Къде се използват ролки в механизмите за сгъване?
Точната позиция на ролката зависи от структурата на продукта.

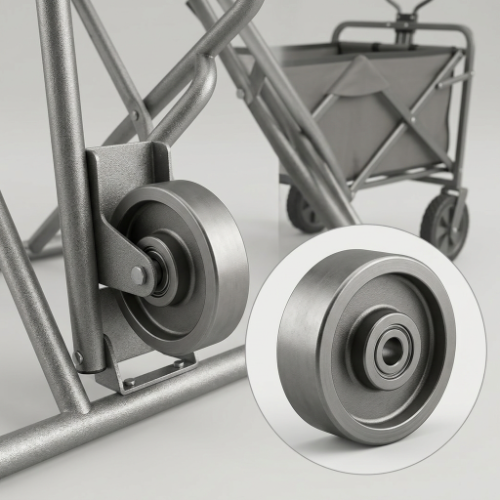

В сгъваема външна количка ролка може да бъде включена в движеща се опорна точка, направляваща структура или въртящ се механизъм. Може да бъде свързан към вал и лагер, монтиран вътре в скоба или позициониран срещу друг компонент, който се нуждае от контролирано движение.
Основният ролков комплект може да включва:
- Ролково тяло
- Лагер
- Вал или ос
- Монтажна скоба
- Подвижна рамка
- Контактна или водеща повърхност
Всяка част има своя собствена функция, но частите трябва да работят заедно.
Например тялото на ролката определя как контактува със свързващата повърхност. Лагерът поддържа въртене. Валът поддържа въртящия се компонент в позиция, докато скобата свързва модула с по-големия механизъм.
Промяната на една част може да засегне останалите.
Ето защо една ролка не трябва да се оценява само по външната й форма.
Какво прави ролката вътре в механизма?
Няма отделна роля за всеки валяк.
Неговата функция зависи от това къде е инсталиран и какъв вид движение изисква механизмът.
Подкрепящо движение
Една ролка може да осигури въртящ се контакт между две части, които трябва да се движат една спрямо друга.
В сравнение с директния плъзгащ контакт, търкалящият контакт може да промени начина, по който се борави със съпротивлението в сглобката. Това може да бъде полезно, когато дадено движение се повтаря редовно.
Водене на движещ се участък
Ролката също може да помогне за поддържане на движещ се компонент в предвидения му път.
Този тип разположение може да се намери, когато секция на рамката, опорна част или друг структурен елемент трябва да се движи, докато остава подравнен с направляваща повърхност.
Поддържане на контролиран контакт
При някои механизми ролката поддържа два компонента в контролиран контакт, докато структурата променя позицията си.
След това формата на ролката и нейната монтажна позиция стават важни. Ако някой от тях е неподходящ, контактът може да стане неравномерен по време на движение.
Работа като част от ротационен комплект
Когато се комбинира с лагер и вал, ролката става част от цялостен въртящ се възел.
Външната ролка се вижда, но вътрешната лагерна подредба е също толкова важна за това как работи компонентът.
Защо лагерът има значение?
Ролка и лагер често са тясно свързани.
Ролката осигурява външната въртяща се структура, докато лагерът позволява контролирано въртене около вала или оста. Напасването между тези части трябва да съответства на наличното пространство за монтаж и движението на механизма.
Може да се наложи преглед на няколко фактора:
- Лагер position
- Подреждане на вала
- Налично място
- Ролкова структура
- Метод на монтаж
- Очаквано движение
- Работна среда
Това е особено важно при компактните механизми за сгъване.
Може да има много малко място около ролковия възел, така че лагерът не може просто да бъде избран, след като всичко останало вече е проектирано.
По-практичен подход е ролката и лагерът да се разглеждат заедно по време на ранния етап на разработка.
Как ролковият профил влияе на движението?
Външната форма на ролката определя как тя взаимодейства с повърхността около нея.
Валяк с относително плоска контактна площ се държи различно от този, проектиран с жлеб, ръб или друг оформен профил.
Профилът може да повлияе на:
- Контактна позиция
- Насоки
- Стабилност
- Посока на движение
- Повърхностно взаимодействие
- Налично свободно пространство
За сгъваем механизъм правилният профил зависи от това какво всъщност прави ролката.
Ако поддържа подвижна секция, контактната му повърхност трябва да съответства на това движение. Ако следва ръководство, може да се наложи профилът да работи с направляващата структура.
Ето защо простото заместване на една ролка с друга, която изглежда подобно, понякога може да създаде неочаквани проблеми.
Какво се случва с ролката, когато рамката се сгъне?
Действието на сгъване е важна част от дизайна.
Когато количката е отворена, ролката може да има достатъчно място около нея. Когато рамката започне да се сгъва, позицията на ролката се променя спрямо близките компоненти.
Може да се приближи до:
- Рамкови тръби
- Панти
- Скоби
- Валове
- Поддържащи ръце
- Други движещи се компоненти
Следователно ролката се нуждае от достатъчно свободно пространство по време на цялото движение.
Проверката само на отворената позиция не е достатъчна.
Компонент, който пасва правилно по време на нормална работа, може да докосне друга част, когато рамката е частично сгъната. В някои случаи дори малка намеса може да повлияе на действието на сгъване.
Поради тази причина ролката трябва да се проверява, докато механизмът се движи през целия си работен път.
Има ли значение външната среда?
Да, особено когато ролката е изложена на околната среда.
Външното оборудване може да се сблъска с прах, мръсотия, влага, трева, разхлабени частици и променящи се метеорологични условия. Действителното ниво на експозиция зависи от това как и къде се използва количката.
Следователно може да се наложи ролковият възел да се разглежда във връзка с:
- Влага
- Прах и мръсотия
- Повърхностно замърсяване
- Почистване
- Условия на съхранение
- Честота на движение
Валяк, използван в сравнително чиста среда, може да има различни изисквания от този, изложен редовно на градински пътеки или други външни повърхности.
Същото важи и за разположението на лагерите.
Когато ролката и лагерът се третират като цялостен комплект, условията на околната среда могат да бъдат взети предвид по-рано в процеса на проектиране.
Как методът на монтаж влияе върху ролката?
Една ролка се нуждае от стабилна връзка с околната структура.
Методът на монтаж определя къде седи ролката, как се върти и как силите се прехвърлят в рамката.
Една тясна скоба може да ограничи наличното пространство. Конкретно положение на вала може да изисква определено разположение на лагерите. Сгъваемата връзка може също да ограничи начина на монтиране на ролката.
Това означава, че производителите трябва да прегледат монтажната структура, преди да вземат решение за стандартен компонент.
Полезната информация може да включва:
- Място на монтаж
- Структура на скобата
- Позиция на вала
- Налично свободно пространство
- Контактна повърхност
- Посока на движение
- Сгъваема пътека
Тези подробности могат да помогнат да се определи дали съществуваща ролка ще пасне на механизма или трябва да се обмисли модифициран дизайн.
Защо ролката и рамката трябва да се развиват заедно?
Изкушаващо е първо да изберете ролка и след това да работите върху околната структура.
Този подход може да стане труден, когато механизмът е компактен.
Промяната на рамката може да промени наличното пространство на ролката. Преместването на конзолата може да повлияе на позицията на вала. Промяната на ъгъла на сгъване може да доближи ролката до друг компонент.
Връзката работи и в двете посоки.
Една ролка може да повлияе на дизайна на рамката, докато рамката може да постави ограничения върху ролката.
За разработването на OEM често е по-практично тези компоненти да се разглеждат заедно от самото начало.
Това е особено полезно, когато продуктът има необичайна сгъваема структура или ограничено пространство за монтаж.
Кога си струва да обмислите персонализирана ролка?
Стандартна ролка може да е подходяща, когато нейният профил, разположение на лагерите и монтажна конструкция вече съответстват на приложението.
Но някои механизми не предлагат тази гъвкавост.
Персонализиран валяк може да се обмисли, когато производителят трябва да заобиколи:
- Ограничено пространство за монтаж
- Необичайна монтажна конструкция
- Специфично разположение на вала
- Конкретен профил за контакт
- Съществуващи изисквания към лагерите
- Сгъваем просвет
- Нестандартна направляваща структура
Персонализирането не винаги означава препроектиране на целия компонент.
В зависимост от приложението, разработката може да се съсредоточи върху тялото на ролката, монтажната секция, лагерното устройство или друга част от сглобката.
Важното е, че компонентът е разработен около действителните механични изисквания.
Каква информация трябва да се предостави за разработка по поръчка?
Ясното описание на приложението може да направи комуникацията много по-лесна.
Производителите могат да предоставят:
Чертежи на продукти
Чертежите помагат да се покаже наличната зона за монтаж и връзката между ролката и околните компоненти.
Съществуващи мостри
Ако вече се използва ролка, изпращането на мостра може да улесни разбирането на нейната структура и метода на инсталиране.
Снимки
Снимки of the complete mechanism can show details that may not be obvious from a basic drawing.
Информация за движение
Доставчикът трябва да разбере как се движи ролката по време на нормална работа и сгъване.
Изисквания към лагера
Ако вече съществува конкретен лагер, той трябва да бъде включен в обсъждането.
Условия на околната среда
Информация за излагане на открито, прах, влага и общи условия на работа също може да помогне при проектирането на компонента.
Колкото по-пълна е информацията, толкова по-малко са необходими догадки по време на разработката.
Защо тестването на проби е важно?
Една ролка може да изглежда подходяща на чертеж, но да се държи различно, след като бъде инсталирана.
Действителното сглобяване въвежда фактори, които е трудно да се прецени само от компонента.
Ролката взаимодейства с:
- Лагер
- Вал
- Скоба
- Рамка
- Водеща повърхност
- Други движещи се части
Механизмът за сгъване добавя още една променлива, тъй като относителната позиция на тези части се променя по време на работа.
Тестването на проби може да помогне за идентифициране на проблеми като:
- Недостатъчно разстояние
- Неочакван контакт
- Лошо подравняване
- Неравномерно движение
- Прекомерно съпротивление
- Несъвместим монтаж
Тестването на действителния монтаж дава на производителите възможност да направят корекции, преди да преминат към по-голямо производство.
Какво трябва да се провери по време на теста?
Тестът трябва да надхвърля просто проверката дали ролката се върти.
Практическият преглед може да включва няколко етапа.
Проверете нормалната позиция
Уверете се, че ролката е правилно поставена и подравнена, когато количката е отворена.
Проверете движението на сгъване
Преместете рамката през целия й път на сгъване и наблюдавайте за смущения.
Проверете зоната за монтаж
Потърсете движение между ролката, вала, лагера и скобата.
Проверете различни повърхности
Ако продуктът е предназначен за употреба на открито, тестването върху представителни повърхности може да предостави по-полезна информация, отколкото тестването само върху гладък под на работилница.
Проверете Повторно движение
Повтарящото се отваряне, затваряне и движение може да разкрие проблеми, които може да не се появят по време на кратък първоначален тест.
Целта на тестването не е само да се потвърди, че ролката работи. Трябва да се потвърди, че цялостният монтаж работи по предназначение.
Може ли ролка да бъде персонализирана около съществуващ лагер?
В някои приложения съществуващото разположение на лагерите може вече да е определено от дизайна на продукта.
Това може да постави специфични изисквания към тялото на ролката.
Вместо да променя целия комплект, ролката може потенциално да се развие около съществуващата лагерна и монтажна конструкция, в зависимост от механичните изисквания.
Този тип подход може да бъде полезен, когато производителят вече има установен дизайн на рамка или вал, но се нуждае от ролка с различен външен профил или инсталационна схема.
Осъществимостта зависи от действителната структура, така че чертежите или образците са полезни по време на първоначалното обсъждане.
Какво прави нестандартната ролкова разработка различна?
Стандартният компонент обикновено е проектиран около общи приложения.
Нестандартният компонент започва от изискванията на конкретен механизъм.
Това може да включва повече комуникация по време на разработката, тъй като производителят трябва да разбере:
- Как се инсталира компонентът
- С какво контактува
- Как се движи
- Какво пространство е налично
- Какво разположение на лагерите е необходимо
- Какви условия на околната среда са включени
Процесът на разработка може да включва преглед на чертежа, производство на проби, тестване и корекции, преди окончателният компонент да бъде потвърден.
За производителите с необичайна сгъваема структура това може да осигури повече гъвкавост, отколкото да се опитвате да адаптирате целия продукт около съществуващ компонент.
Как производителите могат да опростят разработката на ролки?
Няколко прости стъпки могат да направят процеса по-ефективен.
Започнете с механизма.
Не започвайте с въпроса коя ролка е налична. Първо определете какво трябва да прави ролката.
След това прегледайте зоната на инсталиране, пътя на движение, разположението на лагерите и условията на околната среда.
След това определете дали стандартен компонент е подходящ.
Ако не е, вече събраната информация може да се използва като основа за персонализиран дизайн.
Практическата последователност на развитие е:
- Определете функцията на ролката.
- Прегледайте целия механизъм.
- Проверете зоната за монтаж.
- Идентифицирайте разположението на лагера и вала.
- Прегледайте движението на сгъване.
- Помислете за работната среда.
- Оценете стандартен компонент.
- Разработете персонализиран дизайн, ако е необходимо.
- Тествайте целия комплект.
- Потвърдете окончателната структура преди производството.
Това поддържа процеса на разработка фокусиран върху действителното приложение.
Работа с производител на лагери и ролки
За производителите, разработващи сгъваемо външно оборудване, разработването на компоненти може да включва повече от избор на съществуваща част от каталог.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) е специализирана в миниатюрни и средно големи лагери, нестандартни лагери, системи с макари и персонализирани компоненти, свързани с лагери и ролки, за различни механични приложения.
За сгъваем механизъм дискусията за разработване може да се съсредоточи върху връзката между ролката, лагера, вала, монтажната конструкция и околната рамка. Чертежи, мостри и информация за приложението могат да помогнат да се установи какво трябва да постигне компонентът, преди дизайнът да бъде финализиран.
Този подход е особено уместен, когато механизмът има ограничено пространство или не съответства на конвенционалното разположение на компонентите.
Практически контролен списък за механизми за сгъване
Преди да одобрят ролков комплект, производителите могат да прегледат следното:
- Каква е действителната функция на ролката?
- С каква повърхност или компонент контактува?
- Как се движи по време на работа?
- Как се променя позицията му, когато рамката се сгъва?
- Има ли достатъчно свободно пространство през цялото движение?
- Лагерът отговаря ли на предвидения монтаж?
- Подходящо ли е разположението на вала?
- Монтажната конструкция осигурява ли адекватна опора?
- Ще се сблъска ли валякът с външен прах или влага?
- Тестван ли е целият комплект?
- Дали един персонализиран компонент би улеснил разработването на механизма?
Тези въпроси задържат вниманието върху цялата механична система, вместо върху един изолиран компонент.
Ролките може да са малки в сравнение с рамката на сгъваема външна количка, но тяхната функция може да бъде тясно свързана с движението на целия механизъм.
Профилът на ролката определя как контактува с повърхност. Лагерът поддържа въртене. Валът и скобата държат модула на място. Рамката контролира как се движи компонентът, особено когато количката е сгъната.
Условията на открито добавят още едно съображение.
Следователно за производителите полезната отправна точка е самият механизъм. След като се разберат движението, монтажната структура, разположението на лагерите, хлабината и работната среда, става много по-лесно да се реши дали е подходяща стандартна ролка или трябва да се разработи персонализиран компонент.
В приложения, където пространството е ограничено или сгъваемата структура е необичайна, работата с производител, който може да разработи ролкови и лагерни компоненти около действителния механизъм, може да направи процеса на проектиране по-гъвкав и по-лесен за тестване.
