Водещата ролка често се сменя за рутинна поддръжка и понякога коланът или телта внезапно се движат по различен начин след това. Тази промяна обикновено се връща към дизайна на каналите. Това е един от онези детайли, които рядко получават втори поглед, докато нещо не започне да се клати, изплъзва или износва неравномерно. След като действителната функция на браздата стане ясна, много от тези проблеми с линията спират да се чувстват като мистерия.
Защо Groove има повече значение, отколкото изглежда
Работата на водещата ролка звучи проста: поддържайте колан, кабел, верига или лента, движещи се по права, контролирана траектория. Жлебът, което означава каналът, изрязан или формован в повърхността на ролката, е това, което всъщност изпълнява направляващата работа. Промяната на профила на канала променя колко контактна площ има ролката с движещия се материал, колко плътно държи този материал на място и колко триене се натрупва по време на работа.
Жлебът функционира по-малко като декоративен детайл, а повече като кормилен механизъм. Канал, който е твърде плитък, може да остави ремъка да се отклони настрани под натоварване. Един, който е твърде стегнат, може да се захване толкова здраво, че да ускори износването както на ролката, така и на самия колан. Някъде между тези крайности обикновено е мястото, където системата работи най-гладко и тази точка на баланс зависи до голяма степен от приложението.
Запознаване с общите Groove профили
Не всички канали се изрязват по един и същи начин и всяка форма носи различен набор от компромиси.

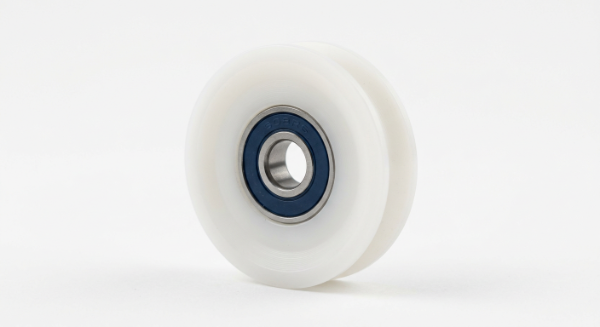

V-образни канали
V-образните канали са често срещани на ролките, използвани с кръгли колани или телени въжета. Скосените страни естествено центрират колана, докато се установява в канала, което помага за намаляване на страничното движение. Този ефект на самоцентриране е една от причините V-образните канали да се появяват толкова често в опаковъчните линии и оборудването за обработка на леки материали.
U-образни и кръгли канали
Закръглените или U-образни канали са склонни да разпределят контактното налягане по-равномерно по повърхността на колана или кабела в сравнение с острия V-образен разрез. Това може да бъде по-нежно към по-меките материали на колана, тъй като има по-малко концентриран натиск в една точка на контакт. Водещите ролки за телени въжета и кабели често използват този профил, тъй като той държи кабела без да го прищипва.
Плоски повърхности или повърхности без канали
Някои ролки пропускат изцяло жлеба и разчитат на равна повърхност. Това работи добре за широки ленти или плоски ленти, където страничното насочване идва от други компоненти в системата, като странични фланци или отделни проследяващи ролки. Без жлеб, обаче, ролката зависи изцяло от външно подравняване, за да се предотврати отклонение.
Многожлебни и стъпаловидни дизайни
Оборудването, което обработва няколко нишки наведнъж, като например системи за подаване на много тел, може да използва ролки с повтарящи се жлебове по цялата ширина. Разстоянието и последователността между всеки канал стават важни тук, тъй като неравномерното разстояние може да накара една нишка да работи под различно напрежение от съседните.
Дълбочина, ширина и балансът между сцепление и свобода
Дълбочината и ширината на жлеба работят заедно и постигането на правилния баланс всъщност означава съвпадение на жлеба с материала, преминаващ през него.
- Плитки бразди позволяват по-лесно освобождаване на колана или кабела, но предлагат по-малко съпротивление при странично движение.
- По-дълбоки бразди държи материала по-сигурно, което помага при висока скорост или предразположена към вибрации среда, но може да увеличи триенето и натрупването на топлина с течение на времето.
- Тесни бразди отговарят на кабели с по-малък диаметър или по-тънки колани, намалявайки ненужната игра.
- По-широки канали побират по-дебели материали, но може да допуснат повече колебания, ако пасването е твърде хлабаво.
Жлеб, който не съответства на диаметъра на ремъка или кабела, дори с малка граница, често се проявява като неравномерно износване много преди да причини видим оперативен проблем. Това е част от причината, поради която оразмеряването на жлебовете трябва да бъде потвърдено с доставчик преди да влезе поръчката, а не след като се появят проблеми с инсталацията.
Сдвояване на материали: Как работи формата на канала с валцова смес
Геометрията на канала не работи изолирано. Самият материал на ролката, независимо дали е найлонова смес, полиуретан, гумено покритие или метална сърцевина с пластмасов външен слой, взаимодейства с формата на жлеба, за да определи как работи целият комплект при многократно движение.
По-мек материал, съчетан с дълбок канал, понякога може да се деформира леко при продължителен натиск, променяйки едва доловимо оригиналния профил на канала в продължение на месеци употреба. По-твърдият материал запазва формата си по-дълго, но може да предаде повече вибрации или шум, особено в канали с остри вътрешни ъгли. Производителите често регулират ръбовете на жлебовете да бъдат леко заоблени, а не с остри ъгли, специално за намаляване на концентрацията на напрежение в материала в тази точка.
Разпределение на натоварването и скритите точки на напрежение
Всеки жлеб създава контактна зона и тази зона е мястото, където натоварването се прехвърля между ролката и всичко, което тя направлява. Лошо съчетан жлеб може да създаде това, което понякога се нарича точка на прищипване, тясна зона, където натискът се концентрира, вместо да се разпространява.
С течение на времето точките на прищипване допринасят за няколко повтарящи се проблема:
| Състояние на канала | Често срещан ефект върху производителността |
|---|---|
| Жлебът е твърде тесен за ширината на колана | Локализирано натрупване на налягане, по-бързо износване на повърхността |
| Жлебът е твърде плитък за диаметъра на кабела | Намалена стабилност при проследяване, увеличен дрифт |
| Остри вътрешни ъгли на каналите | По-висока концентрация на напрежение, потенциално напукване с течение на времето |
| Дълбочината на жлеба не е еднаква по ширината на ролката | Неравномерно разпределение на напрежението, възможно изкривяване |
| Профилът на канала не съответства на напречното сечение на колана | Излишно триене, повишена топлина по време на работа |
Никой от тези проблеми не се появява за една нощ. Те се изграждат постепенно, поради което периодичната проверка на състоянието на канала, не само на ролковия лагер или вала, остава полезен навик в контролните списъци за поддръжка.
Съответствие на Groove дизайн с приложението
Различните индустрии клонят към различни профили на жлебове, просто защото техните материали и работни условия се различават толкова много. Ето общото усещане за това как се случва това:
| Тип приложение | Типично предпочитание за Groove | Разсъждение |
|---|---|---|
| Боравене с проводници и кабели | U-образен или кръгъл жлеб | Люлки с кръгло напречно сечение без прищипване |
| Опаковъчни и транспортни ленти | V-образен жлеб или плосък със странични водачи | Поддръжка за самоцентриране или външно подравняване |
| Системи за плъзгащи се врати и портали | Плитка V-бразда | Плавен страничен ход с ниско триене |
| Многожилно подаване на тел | Многожлеб, равномерно разположен | Поддържа отделните нишки разделени и подравнени |
| Обработка на текстил и влакна | Заоблен жлеб, сдвояване на по-мек материал | Намалява повърхностното изтриване на деликатните кичури |
Ежедневно носене и как Groove Shape го ускорява или забавя
Износването на канала е неизбежно през целия живот на ролката, но неговата скорост и модел често разкриват дали оригиналният избор на канал отговаря на приложението.
Няколко признака, за които си струва да следите по време на рутинни проверки:
- Неравномерна дълбочина на канала по ширината на ролката, което често сочи към несъответствие някъде нагоре по течението
- Блестящи или полирани петна вътре в жлеба, което предполага прекомерно триене в определени контактни точки
- Коланът или кабелът се движат по-високо от едната страна на жлеба от другата
- Повишен шум или вибрации по време на работа в сравнение с новомонтираната ролка
- Малки пукнатини, образуващи се близо до острите вътрешни ъгли на каналите, особено при по-твърди ролкови материали
Ранното им улавяне обикновено означава обикновена смяна на ролки, а не по-голям ремонт надолу по веригата, включващ ремъци, кабели или свързани машини.
Обсъждане на опциите за Groove с доставчик на ролки
Тъй като изискванията за groove варират толкова много в зависимост от приложението, разговорът с доставчик обикновено протича по-гладко с конкретни, а не с общи искания. Полезните подробности обикновено включват диаметъра на колана или кабела, очакваната работна скорост, условията на околната среда като температурен диапазон или излагане на влага и дали ролката ще работи непрекъснато или на периодични цикли.
Доставчик, запознат с широка гама от профили на канали, обикновено може да премине през компромисите за дадена настройка, вместо да използва по подразбиране една стандартна форма. Това се оказва особено полезно при изграждане на оборудване по поръчка, където стандартните размери на канала не винаги съвпадат с точния колан или кабел, който се използва.
Дизайнът на канала може да не е най-ярката част от промишлена водеща ролка, но тихо влияе върху стабилността на проследяване, степента на износване, нивата на триене и цялостната надеждност на системата. Независимо дали става въпрос за V-образни жлебове, водещи опаковъчен ремък, или заоблени канали, обгръщащи телено въже, формата и размерите на този жлеб вършат повече работа, отколкото повечето хора осъзнават, докато нещо не се отклони леко от пътя. Обръщането на внимание на състоянието на каналите по време на рутинна поддръжка и провеждането на честен разговор относно опциите за канали при избора на нови ролки, има тенденция да спести повече главоболия, отколкото се очаква от нещо толкова малко.
