Как да измерите ролка за тента, преди да поръчате замяна

Замяна на ролка за тента може да бъде лесно, когато оригиналният компонент е правилно документиран, преди да бъде премахнат. Колелото може да изглежда просто, но неговият размер е само една част от информацията, необходима за подходяща подмяна. Работният профил, централния отвор, методът на монтаж и връзката с водача могат да повлияят на това как компонентът пасва и работи.

Преди да направите поръчка, отделете малко време, за да инспектирате съществуващата ролка и да запишете важните подробности. Основен инструмент за измерване, няколко ясни снимки и проста скица могат да предоставят полезна информация, особено когато оригиналната част няма номер на модел или идентификационен знак.

Ключът е да гледате на ролката като на част от цялостния комплект на тентата, вместо да третирате колелото като изолиран компонент.

Ключови изводи

• Измерете размера на колелото, ширината, централния отвор и работния профил, преди да поръчате замяна
• Проверете монтажната конструкция и наличното пространство за монтаж, вместо да измервате само колелото
• Проверете водача или релсата, защото износването или разместването може да повлияе на работата на резервната ролка
• Използвайте ясни снимки и проста скица, за да документирате необичайни форми или начини за монтаж
• Дръжте оригиналната ролка на разположение, когато е възможно, особено когато набавяте нестандартен или персонализиран компонент

Защо точните измервания имат значение

Резервното колело може да изглежда почти идентично с оригиналното и все още да се различава по начини, които влияят на монтажа. Малки промени в монтажната подредба, профила на колелото или централния отвор могат да попречат на частта да пасне на съществуващата структура по предназначение.

Ето защо само визуалното сравнение често не е достатъчно.

Полезната проверка трябва да обхваща три области:

• Колелото и неговата работна повърхност
• Устройството за монтаж
• Водачът или повърхността, където се движи колелото

Заедно тези подробности предоставят по-ясно описание на съществуващия компонент и улесняват комуникацията с доставчика.

За по-стари системи за сенници тази информация може да бъде особено полезна, когато няма номер на част или оригиналният компонент вече не е лесно достъпен.

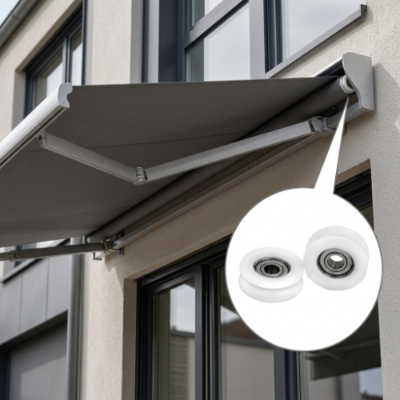

Започнете с пълното сглобяване

Преди да свалите ролката, проверете как стои вътре в механизма на сенника.

Направете няколко снимки, докато компонентът все още е инсталиран. Включете заобикалящата скоба, вал, водач, корпус или други части, които помагат да се покаже позицията му.

Полезен набор от снимки може да включва:

• Пълният монтаж преди отстраняване
• Поглед отблизо на ролката
• Страничният профил
• Предните и задните лица
• Монтажната точка
• Водачът или пистата
• Близки компоненти, които влияят на наличното пространство

Тези изображения предоставят контекст, който измерванията сами по себе си не винаги могат да уловят.

Запишете посоката на инсталиране

Някои колела са симетрични, но други имат определена ориентация. Фланец, жлеб, лагерно устройство или елемент за монтаж може да се появи само от едната страна.

Преди да разглобите, направете бърза бележка в каква посока е обърнат компонентът.

Една снимка обикновено е достатъчна. Ако няколко подобни ролки се премахват, обикновен етикет или скица също може да помогне да се поддържа всичко организирано.

Измерете размерите на основното колело

След отстраняване поставете компонента върху чиста, равна повърхност. Измерването на частта, докато е свързана с друг хардуер, може да затрудни идентифицирането на правилните референтни точки.

Основните размери на колелата обикновено осигуряват началната точка.

Целта не е да се съберат всички възможни измервания. Концентрирайте се върху размерите, които описват как компонентът пасва и функционира.

Погледнете внимателно профила на колелото

Външният размер дава само част от картината. Формата на повърхността за бягане може да бъде също толкова важна.

Погледнете колелото отстрани и проверете дали контактната повърхност е плоска, закръглена, набраздена, фланцова или оформена по друг начин.

Повдигнат ръб или вдлъбната секция може да има специфична връзка с водача. Тези подробности могат да бъдат трудни за съобщаване само с измервания, така че ясна странична снимка е полезна.

Отделете дизайна от износването

По-стара ролка може да е била изложена на многократно движение за дълъг период от време. Повърхността му може да бъде полирана, надраскана, сплескана или износена по друг начин.

Не приемайте автоматично, че всяка видима маркировка представлява оригиналния дизайн.

Ако има друго съответстващо колело и изглежда по-малко износено, сравнете двете. Разликите между компонентите могат да помогнат да се покаже кои характеристики са част от оригиналния профил и кои са резултат от употреба.

Това е особено полезно, когато повърхността на движение се е променила забележимо.

Проверете централния отвор внимателно

Центърът на колелото заслужава специално внимание, защото свързва въртящия се компонент с останалата част от механизма.

В зависимост от конструкцията центърът може да съдържа лагер, втулка, метална вложка, връзка на вала или друг поддържащ елемент.

Първо идентифицирайте какво действително присъства, преди да запишете измерението.

Проверете дали:

• Центърът е прост отвор
• Вътре е монтиран лагер
• Налична е втулка
• Валът преминава през компонента
• Валът се върти заедно с колелото
• Колелото се върти около фиксиран вал

Тези разлики могат да повлияят на начина, по който трябва да бъде конструиран заместващ компонент.

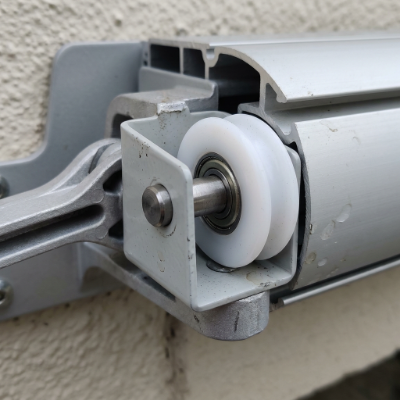

Не пренебрегвайте монтажната конструкция

Една от често срещаните грешки по време на търсенето на резервни части е концентрирането върху колелото, като същевременно се пренебрегва начина, по който е инсталирано.

Едно колело може да има подобни външни размери на друг компонент, но да използва напълно различен метод на монтиране.

Погледнете връзката между ролката и конструкцията на сенника.

Може да се поддържа от:

• Фиксиран щифт
• Ос
• Вал
• Скоба
• Лагер
• Втулка
• Интегриран корпус

Направете снимка на зоната за монтаж преди разглобяването и още една снимка, след като ролката бъде отстранена.

Това улеснява разбирането на връзката между колелото и околната структура.

Проверете наличното пространство

Пространството около ролката също си струва да се запише.

Потърсете близки скоби, капаци, шахти, релси или други компоненти, които биха могли да попречат на монтажа.

Замяната не трябва да съответства само на самото колело. Освен това трябва да работи в рамките на наличното пространство в съществуващия модул.

Проверете водача или следата

Повърхността, по която се движи колелото, може да предостави полезна информация за компонента.

Потърсете маркировки, които показват нормалната контактна зона. Те понякога могат да разкрият дали колелото се движи централно или има по-силен контакт с едната страна.

Също така проверете околното ръководство за:

• Мръсотия или отломки
• Драскотини
• Деформация
• Разхлабени крепежни елементи
• Неравномерно износване
• Промени в оригиналната форма

Ако водачът е бил повреден или неправилно подравнен, смяната на ролката сама по себе си може да не реши основния механичен проблем.

Ето защо ръководството трябва да се проверява по време на същия процес, вместо да се третира като отделна грижа.

Една ясна снимка може да обясни това, което числата не могат

Измерванията са важни, но някои форми е трудно да се опишат точно с числа.

Помислете за ролка с извит ръб, изместен център и малка функция за монтаж от едната страна. Списък с размери може да описва частта, но странична снимка може да покаже връзката между тези характеристики много по-ясно.

За запитване за замяна използвайте снимки с добро осветление и прост фон.

Опитайте се да включите:

• Един общ изглед
• Изглед от една страна
• Един близък план на центъра
• Един изглед на зоната за монтаж
• Една снимка, показваща компонента в първоначалното му положение

Линийка или измервателен инструмент също могат да бъдат поставени до частта в една снимка за визуална справка.

Когато една проста скица стане полезна

Някои ролки са лесни за описание. Други имат необичайни форми или начини за монтиране, които са по-лесни за разбиране чрез чертеж.

Не е необходимо основната скица да следва официалните инженерни стандарти за чертане.

Начертайте компонента отпред и отстрани, след което маркирайте важните размери. Покажете местоположението на оста или вала и посочете повърхността, която контактува с водача.

Това може да помогне да се отговори на няколко практически въпроса:

• Къде е въртящият се център?
• Коя страна е обърната към скобата?
• Коя повърхност контактува с водача?
• Кои размери принадлежат на колелото?
• Кои размери принадлежат към монтажната конструкция?

За персонализирани компоненти този тип справка може да направи комуникацията много по-лесна.

Запазете оригиналната част налична

Ако е възможно, не изхвърляйте старата ролка веднага след измерване.

Физическа проба може да предостави информация, която е трудна за заснемане на снимки или писмени бележки. Може да покаже действителния профил на колелото, разположението на лагерите, монтажните характеристики и признаците на износване.

Това може да бъде особено полезно, когато компонентът е необичаен или когато оригиналният дизайн няма лесно разпознаваем номер на модела.

За производителите и доставчиците, работещи с нестандартни макари и ролкови компоненти, проба, комбинирана с чертежи, снимки и информация за приложението, може да предостави полезна справка за обсъждане на подмяна или персонализиран дизайн.

Изготвяне на ясна заявка за замяна

След като проверката приключи, организирайте информацията в проста спецификация.

Полезното запитване може да включва:

• Приложение: Къде се използва компонентът
• Съществуващ компонент: Описание и снимки на оригиналната част
• Информация за колелото: Основни размери и ходов профил
• Информация за центъра: Разположение на отвор, лагер, втулка или вал
• Информация за монтаж: Скоба, ос, щифт или конструкция на корпуса
• Информация за ръководството: Снимки или описание на контактната повърхност
• Състояние: Видимо износване, пукнатини, деформации или други повреди
• Количество: Приблизителни изисквания за закупуване
• проба: Дали оригиналният компонент може да бъде доставен за справка
• Персонализиране: Независимо дали се разглежда стандартен или персонализиран компонент

Това дава на доставчика много по-ясна отправна точка от една снимка или едно измерване.

За приложения, включващи персонализирани макари и ролки, HUNE може да използва този тип информация за размерите и приложението, когато обсъжда нестандартни изисквания за компоненти.

Какво да прегледате преди да поръчате

Колело

Проверете основните размери и се уверете, че работният профил е записан правилно.

Център

Потвърдете дали компонентът използва обикновен отвор, лагер, втулка, вал или друго вътрешно устройство.

Монтаж

Сравнете оригиналната връзка с предложената заместваща структура.

Ръководство

Уверете се, че профилът на колелото съответства на повърхността, на която работи.

Инсталационно пространство

Проверете околното пространство за нещо, което може да повлияе на поставянето или движението.

Условия на работа

Помислете за средата, в която се използва компонентът. Външните системи за тенти могат да се сблъскат с влага, прах, температурни промени и повтарящи се движения. Тези условия могат да бъдат от значение, когато се обсъжда материал и конструкция.

Контролен списък за практическо измерване

Преди да изпратите информацията на доставчик, уверете се, че сте покрили следното:

• Снимайте ролката преди отстраняване
• Запишете основните размери на колелото
• Проверете страничния профил
• Проверете централния отвор
• Идентифицирайте всеки лагер или втулка
• Запишете разположението на вала, оста или щифта
• Снимайте монтажната скоба
• Проверете водача или пистата
• Обърнете внимание на видимо износване или деформация
• Проверете наличното място за инсталиране
• Подгответе проста скица, ако компонентът има необичайна форма
• Пазете оригиналната част на разположение, когато е възможно
• Обяснете как и къде се използва ролката
• Посочете дали може да е необходим персонализиран компонент

Често задавани въпроси

Какви размери трябва да направя, преди да поръчам ролка за тента? Запишете диаметъра на колелото, ширината, централния отвор, работния профил, разположението за монтаж и наличното пространство за монтаж. Снимките на пълния монтаж могат да предоставят допълнителен контекст.

Достатъчно ли е измерването на външния диаметър? Не. Външното измерение описва само една част от компонента. Централното разположение, работният профил, монтажната структура и връзката с водача също могат да повлияят на съвместимостта.

Трябва ли да запазя оригиналната ролка след измерване? Когато е възможно, да. Оригиналната част може да предостави полезна информация за нейния профил, монтажни характеристики, вътрешно разположение и състояние на износване, което може да е трудно да се улови само чрез измервания.

Защо трябва да снимам ролката, преди да я сваля? Инсталирана снимка показва ориентацията на компонента и връзката с близките скоби, валове, водачи и други части. Този контекст може да помогне за изясняване на изискванията за замяна.

Може ли доставчик да направи персонализиран валяк от проба? Физически образец, съчетан с измервания, снимки, информация за приложението и детайли за монтаж, може да предостави полезна справочна информация при обсъждане на нестандартна или персонализирана ролка.

Доброто измерване започва с цялата система

Една ролка може да е сравнително малка част от комплекта на тента, но нейните размери и монтажна връзка могат да имат пряк ефект върху това как тя пасва и се движи.

Поради тази причина подмяната трябва да започне с повече от външния диаметър. Профилът на колелото, централното разположение, монтажната конструкция, водачът и наличното място за монтаж предоставят полезна информация.

Няколко ясни снимки и внимателно записани размери могат да направят процеса много по-лесен, особено когато се работи с по-стар или нестандартен компонент.

Практическият подход е прост: проверете цялостния комплект, измерете важните зони, документирайте разположението на монтажа и запазете оригиналната част на разположение за сравнение, когато е възможно. Това дава както на купувачите, така и на производителите по-ясно разбиране на компонента и неговата роля в системата на сенниците.
