Когато сменяте или разработвате ролка за сенник, знаейки какви размери на ролката за тента са от значение за правилното монтиране на системата? е важна част от процеса. Една ролка може да изглежда като малък и прост компонент, но нейните размери влияят върху това как тя седи вътре в модула, контактува с водача, свързва се с вала и се движи по време на работа. Следователно изборът само по външен вид може да създаде проблеми по време на монтажа.
За прибиращи се сенници, системи за сенници за вътрешни дворове, сенници за RV, сгъваеми конструкции и подобни механизми, ролката трябва да се разглежда като част от цялостния комплект. Диаметърът, ширината, отворът, позицията на оста, профилът и наличното пространство за монтаж разказват различна част от историята.
Целта не е да се съберат всички възможни измервания. Това е да се идентифицират размерите, които действително влияят на прилягането и движението.
Защо размерите на ролките трябва да се разглеждат заедно
Ролката не работи сама. Обикновено работи с вал, конзола, лагер или втулка, водач, релса, рамка или друг движещ се компонент.
Промяната на едно измерение може да засегне друга част от сглобката.
Например, различен диаметър на колелото може да промени позицията на движещата се структура спрямо водача. По-широко колело може да пречи на близката скоба. Различен отвор може да попречи на съществуващия вал да монтира правилно. Дори когато външната форма изглежда подобна, цялостната инсталация може да е различна.
Ето защо не трябва да се избира заместител само от едно измерване.
Полезен начин да мислите за процеса е:
Размер на ролката → позиция на монтаж → контакт с водача → движение на монтажа
Ако една част от тази верига не съвпада, ролката може да не работи по предназначение.
Кои размери на ролки за тенти трябва да проверите?
Няколко измерения си струва да се запишат, когато идентифицирате съществуваща ролка или изготвяте нов дизайн.

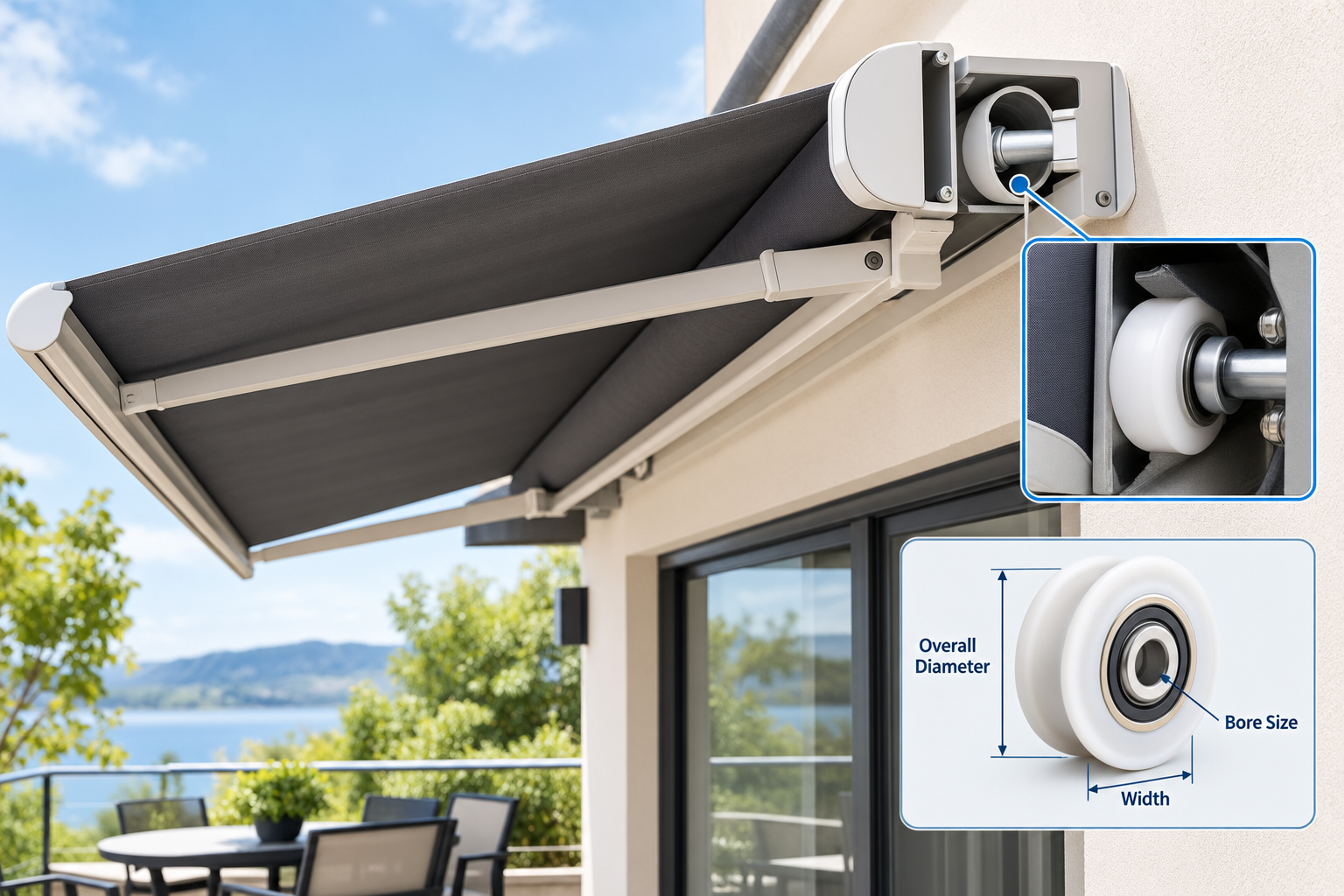

| Измерение | Какво помага да се идентифицира |
|---|---|
| Външен диаметър | Общ размер на колелата и работна позиция |
| Ширина на колелото | Налична контактна площ и страничен просвет |
| Размер на отвора | Връзка с вала или оста |
| Размери на главината | Връзка между колелото и носещата конструкция |
| Обща височина | Място за монтаж и свободно пространство около него |
| Форма на профила | Контакт с пистата, водача, кабела или друга повърхност |
| Монтажна позиция | Връзка между колелото и скобата |
| Разположение на оста | Центриране и движение в сглобката |
Не всеки проект изисква всички тези измервания. Съответните точки зависят от това как се използва ролката.
Външният диаметър влияе върху позицията при бягане
Външният диаметър често е един от първите размери, които хората измерват, но значението му надхвърля простото описание на размера на колелото.
Той може да определи къде седи ролката по отношение на пистата или водача. Ако заместителят има забележимо различен диаметър, движещата се секция може да седи по-високо или по-ниско от предвиденото.
Тази промяна може да повлияе на разстоянието между близките части. Може също така да промени позицията на рамка, каретка или поддържащ компонент.
Поради тази причина диаметърът трябва да се разглежда заедно със заобикалящата структура, вместо да се третира като изолирано число.
Ширината определя повече от контактната площ
Ширината на колелото е друго полезно измерение.
Една ролка се нуждае от достатъчно място, за да стои правилно върху повърхността си за движение, но също така се нуждае от достатъчно странично пространство. Ако колелото е твърде широко за наличното пространство, то може да се трие в конзолата или водещата стена. Ако е по-тесен от оригиналния дизайн, контактната му позиция може да се промени.
Следователно правилната ширина зависи от физическото пространство около колелото.
Когато измервате съществуваща част, проверете както самото колело, така и празнината между колелото и съседните компоненти.
Как отворът влияе на съвместимостта?
Отворът е отворът през центъра на ролката. Той е пряко свързан с вала, оста, щифта или лагерното устройство, използвано от модула.
Резервното колело може да има съответстващ външен диаметър и пак да не пасва, защото централната връзка е различна.
Следователно отворът трябва да се провери заедно със:
- Тип вал или ос
- Подреждане на лагерите
- Конструкция на главината
- Метод на задържане
- Наличен страничен просвет
- Позиция на колелото вътре в скобата
При някои дизайни колелото се върти около вал. При други в колелото е интегриран лагер. Следователно едни и същи външни размери могат да опишат компоненти с различни вътрешни структури.
Това е една от причините снимката на инсталираната ролка да бъде полезна при искане на подмяна.
Има ли значение профилът на колелото толкова, колкото размерът?
В много приложения, да.
Валякът не е просто кръгъл предмет. Неговата повърхност за движение може да бъде плоска, набраздена, извита, фланцева или оформена за конкретен водач.
Профилът определя къде колелото прави контакт.
Помислете за един прост пример. Ролка, проектирана да се движи по равна повърхност, има различно контактно отношение от тази, предназначена да седи вътре в жлеб. Две колела може да имат сходни външни диаметри, но все пак принадлежат към различни механични устройства.
Съвпадайте с повърхността за бягане, не само с колелото
Когато проверявате съществуваща ролка за тента, проверете зоната, където колелото действително работи.
Търсете:
- Плоски контактни повърхности
- Жлебове или канали
- Повдигнати водещи ръбове
- Странични фланци
- Извити секции за бягане
- Затворени направляващи пространства
- Признаци на неравен контакт
Състоянието на пистата също може да даде полезна информация. Следите от износване могат да показват къде ролката обикновено контактува със заобикалящата структура.
Това може да бъде особено полезно, когато оригиналната част е износена и профилът й вече не е лесен за идентифициране.
Какво ще кажете за общото пространство за инсталиране?
Една ролка може да има правилните основни размери и пак да е неподходяща, ако около нея няма достатъчно място.
Това е лесен детайл за пренебрегване по време на работа по подмяна.
Измерете пространството около компонента, а не само самия компонент. Проверете разстоянието между колелото и конзолата, близките елементи на рамката, водещите повърхности, крепежните елементи и други движещи се части.
Полезната проверка трябва да отговори на няколко практически въпроса:
- Може ли ролката да влезе в монтажна позиция?
- Може ли да се върти, без да докосва близките части?
- Колелото остава ли подравнено с водача?
- Има ли достатъчно място за вала или лагера?
- Може ли да се монтира задържащият хардуер?
- Сглобката все още ли се движи през пълния си работен път?
Тези въпроси превръщат обикновената проверка на размерите в правилна оценка на съответствието.
Защо позицията на оста може да промени целия монтаж
Центърът на ролката не винаги е позициониран по един и същи начин спрямо нейната монтажна структура.
Малка промяна в местоположението на оста може да повлияе на височината, ъгъла или позицията на околния компонент. Това има значение, когато ролката е част от шейна, рамо, скоба или система за направлявано движение.
Например, ако центърът на колелото е разположен различно от оригиналния дизайн, ролката може да влезе в контакт с водача в друга точка. Това може да промени начина, по който натоварването се прехвърля през модула.
Следователно, когато сменяте нестандартна ролка, измерете връзката между центъра на колелото и монтажната конструкция, вместо да записвате само диаметъра на колелото.
Една проста поръчка за измерване може да спести време
Няма нужда да измервате всичко на случаен принцип.
Практическата последователност е по-лесна за следване:
Стъпка 1: Снимайте целия монтаж
Направете по-широка снимка, преди да свалите ролката. Това показва как е позициониран компонентът.
Стъпка 2: Отстранете и проверете ролката
След като бъде свален, прегледайте колелото, главината, отвора, профила и зоната за монтаж.
Стъпка 3: Запишете основните размери
Започнете с външен диаметър, ширина, отвор и обща височина.
Стъпка 4: Проверете профила
Погледнете внимателно повърхността на движение и всеки жлеб, фланец или извит участък.
Стъпка 5: Измерете монтажната връзка
Запишете как колелото стои по отношение на вала, скобата, водача и близките части.
Стъпка 6: Сравнете ролката с ръководството
Ръководството може да разкрие информация, която самото колело не може. Снимайте и двамата заедно, когато е възможно.
Този процес създава по-ясна референция за доставчик, екип по поддръжката или продуктов дизайнер.
Какво се случва, когато едно измерение е малко по-различно?
Не всяка разлика в размерите автоматично означава, че ролката не може да работи. Ефектът зависи от това къде възниква разликата и как е проектирана системата.
Промяна в некритична външна повърхност може да има малък практически ефект. Промяната в отвора, работния профил или позицията на монтиране може да бъде много по-значима.
Ето защо толерансът на размерите трябва да се разглежда във връзка с функцията.
За подмяна на източници е полезно да се разделят измерванията на три групи:
| Група за измерване | Основен въпрос |
|---|---|
| Ходови размери | Колелото контактува ли правилно с водача? |
| Монтажни размери | Може ли ролката да се монтира сигурно? |
| Размери на хлабината | Може ли модулът да се движи без намеса? |
Този подход прави проверката по-лесна за разбиране и помага да се избегнат ненужни измервания.
Кога трябва да се обмисли персонализирана ролка?
Стандартните компоненти могат да работят добре, когато оригиналният дизайн вече следва установена ролкова конфигурация.
Персонализирана ролка може да се обмисли, когато съществуващият компонент има необичаен профил, нестандартен отвор, специална конструкция за монтаж, ограничено пространство за инсталиране или дизайн, който е трудно да се съчетае с наличен заместител.
Персонализирането също може да има смисъл по време на разработката на OEM, когато ролката трябва да бъде проектирана около определена рамка или водач.
За тези проекти размерите трябва да се разглеждат като част от пълния механичен чертеж, а не като самостоятелна продуктова спецификация.
Доставчикът може да се нуждае от информация за водача, вала, монтажната скоба, работната среда и предвиденото движение, преди да потвърди подходящ дизайн.
За персонализирано производство на макари и ролки, производители като HUNE могат да преразгледат структурата и да разработят компонент около необходимите условия за монтаж и движение. Продуктовата гама на HUNE включва различни профили на макари и персонализирани решения за макари, които могат да бъдат подходящи, когато стандартен компонент не съответства на съществуващото механично устройство.
Как могат купувачите да подготвят по-добра информация за ролките?
Ясната заявка може да направи техническата комуникация много по-лесна.
Вместо да изпращате само едно измерване, подгответе малък информационен пакет, съдържащ:
- Снимки на оригиналната ролка
- Снимки на пълния монтаж
- Измервания на основните размери
- Подробности за профила на колелото
- Информация за вал или ос
- Снимки с водач или проследяване
- Метод на монтаж
- Тип приложение
- Изискване за подмяна или нова разработка
- Очаквано количество за покупка
Чертежът е полезен, когато е наличен, но не винаги е необходим в началото. Физически образец и ясни снимки също могат да помогнат на производителя да разбере компонента.
Практически контролен списък преди поръчка
Преди да потвърдите смяната на ролката на тента, прегледайте следните точки:
Колело
- Външен диаметър
- ширина
- Профил
- отвор
- Структура на главината
Монтаж
- Вал или ос
- Позиция на скобата
- Метод на задържане
- Налично място за монтаж
Работни условия
- Водеща форма
- Контактна позиция
- Клирънс
- Посока на движение
- Възможни извити участъци
Приложение
- Тип тента
- Експозиция на открито
- Честота на движение
- Подмяна или нов дизайн
Този контролен списък не изисква сложни инженерни изчисления. Целта му е да се увери, че физическата връзка между ролката и останалата част от системата е разбрана, преди да бъде направена поръчка.
Ключови изводи
- Външен диаметър affects the roller's running position within the assembly.
- Колело width needs to be considered together with contact area and side clearance.
- отвор dimensions should match the shaft, axle, pin, or bearing arrangement.
- Работният профил трябва да съответства на водача или контактната повърхност.
- Положението на оста може да повлияе на височината, ъгъла и движението на околните компоненти.
- Налично място за монтаж should be checked before confirming a replacement.
- Снимките на ролката, монтажната конструкция и водача могат да предоставят полезна информация заедно с измерванията.
- Персонализираните ролки могат да бъдат разгледани, когато необичайни профили, монтажни конструкции или ограничения на пространството правят стандартните компоненти трудни за съчетаване.
Правилното измерение е това, което поддържа цялата система
Оразмеряването на ролката за тента не е просто въпрос на намиране на колело със същия външен диаметър. Правилното прилягане зависи от това как няколко измерения работят заедно.
Диаметърът влияе върху позицията при движение. Ширината влияе върху контакта и хлабината. Отворът определя връзката на вала. Профилът контролира взаимодействието с водача. Монтажните размери определят дали ролката може да седи правилно вътре в модула.
Околното пространство също има значение.
Поради тази причина най-полезният подход е първо да се провери целият механизъм, след което да се идентифицират размерите, които контролират монтажа и движението. Няколко добре подбрани измервания, подкрепени от снимки и информация за приложението, могат да осигурят много по-ясна основа за снабдяване с подмяна или разработване по поръчка.
Когато ролката се третира като част от системата на тента, а не като изолирано колело, проверките на размерите стават много по-лесни за разбиране. Това е и мястото, където внимателният избор на компоненти може да помогне за намаляване на проблемите с монтажа, които могат да бъдат избегнати по време на сглобяване и поддръжка.
